10KV户外开启式电流互感器

●概述

LZK-10W户外开启式电流互感器用于配电系统10kV及以下线路的电流测量，是线路自动无功补偿的专用设备，其突出特点是可以直接安装在裸导线上，安装时不需要截断导线。本产品，体积小，重量轻，精度高。本产品采用进口户外树脂浇注成型，可以抗紫外线和抗老化，有良好的憎水性。内侧的硅橡胶护管，防止导线在摆动时对电流互感器内侧的磨损，又起到互感器定位的作用。硅橡胶安装底座带有弹性，可以减缓电流互感器摇摆时承受的张力。

●执行标准

GB1208-2006        《电流互感器》

GB311.1-1997       《高压输变电设备的绝缘配合》

●使用条件

环境温度：-40℃~ +60℃；

海拔：不超过3000米

大气条件：大气中无严重污秽

系统接地方式：中性点绝缘或非有效接地系统

●技术参数：

●安装步骤：

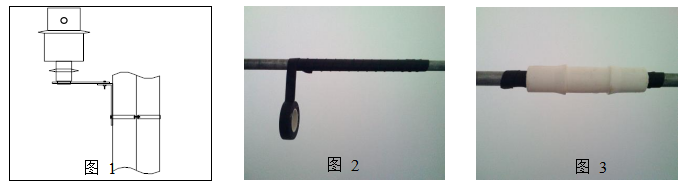

1、 按图1所示制作和安装固定支架。

2、 将电流互感器上下两部分拆解分开。

3、 将电流互感器的下面部分连同电流互感器托架固定在安装支架上，注意将互感器P1一侧面向电源侧，P2一面向负荷侧。

4、 确定电流互感器夹导线的位置，用绝缘胶布缠绕该位置的架空高压导线，长度约250mm，缠绕后直径约22mm，导线太细时缠绕一层填充物，如图2所示。

5、 将白色绝缘套管套住缠绕绝缘胶布的位置，套管开口向下，如图3所示。套管外再缠绕一层绝缘胶布，约1mm厚，如图4所示。

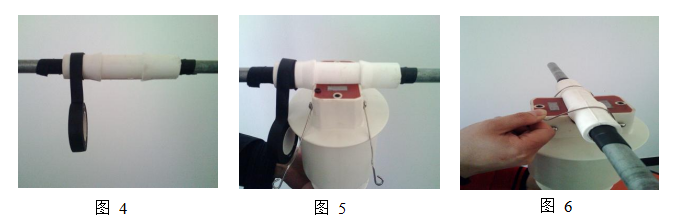

6、 将安装了套管的架空导线放在电流互感器中心，如图5所示。

7、 将卡具卡在导线上，拧紧卡具两侧的螺丝，如图6、图7所示。

8、 安装电流互感器的上面部分，注意清洁互感器两部分的结合面，上下两部分的P2朝向同一面，对齐并固定在一起，如图8所示。

9、 用金属绑线将电流互感器上的金属编织线与架空一次导线缠绕在一起。如图9所示。

注意：

1、 S1、S2与二次导线必须可靠连接，S2必须可靠接地。

2、 在固定二次导线时必须留有长度余量，以免风摆时二次导线受力。

3、 互感器旁边1m处必须安装避雷器，使互感器免受雷击。

结论：本产品经试验符合国家标准 GB1208-97及技术条件规定，准予出厂。

货物清单：

1、 开启式电流互感器，1台

2、 2*2.5mm²电缆线，10m

3、 硅橡胶防护管，一只

4、 安装托架，1只

5、 安装说明书，1份

6、 出厂检验报告，1份

●注意事项

1、电流互感器二次绕组不得开路。

2、在电流互感器的同相上安装避雷器，以免遭受雷击。

3、电流互感器的二次电缆线应穿入防护管引至控制设备。

4、等电位线是连接铁芯和高压导线的连线，安装时与10kV导体可靠连接。

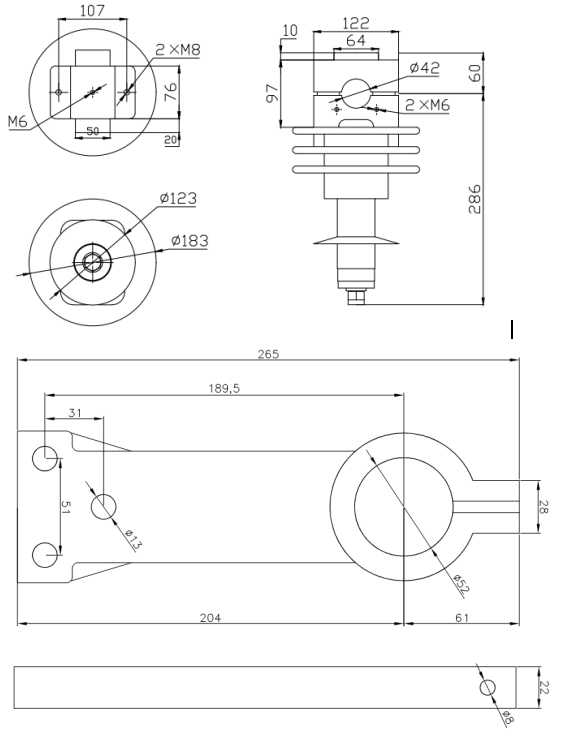

●互感器尺寸图与托架图
