LZK-0.66W户外开启式电流互感器
LZK-0.66W户外开启式电流互感器专门为低压自动无功补偿装置的电流取样设计，也适用于交流电力系统0.66KV及以下户外线路的电流测量，，其突出特点是安装时不需要截断导线，简单快捷。并具有体积小、重量轻、可开启特征，内侧的弹性橡胶垫适合卡紧在各种规格的导线或电缆上，无须底座固定。外侧的硅橡胶护罩，防止电流互感器遭受雨淋和暴嗮，具有抗紫外线和抗老化的性能。
该型电流互感器选用了磁导率较高的优质进口硅钢片作为导磁材料，具有铁芯可分割、磁路损耗小的特点，其半圆环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内，防潮湿，性能稳定，无需维护。
二：技术参数：
额定频率：50Hz or 60Hz；
额定二次电流：5A or 1A；
额定短时热电流：40kA，1s；
额定连续热电流：120%In；
工频耐压3kV , 1min；
执行标准standards：IEC 185:1987，GB1208-1997(china)，DL/T 725-2000 (china)；
环境温度：-35℃～+70℃
日平均温度：≤40C。
海拔高度Altitude：≤3000m
大气条件：大气中无严重污秽
三：额定电流比、准确级及其额定负载如下表示：
型号Type | LZK-0.66 | ||
用途 Purpose | 测量电流互感器 Measuring current transformer | ||
电流比 Ratio I1 / I2 | 准确级及额定负载（VA） Acc. class and rated burden | ||
0.2 | 0.5 | 1 | |
100/1 | 1.5 | ||
150/1 | 2.5 | ||
200/1 | 2.5 | ||
300/1 | 3.75 | ||
400/1 | 3.75 | ||
500/1 | 5 | ||
600/1 | 7.5 | ||
100/5 | 1.5 | ||
150/5 | 2.5 | ||
200/5 | 2.5 | ||
300/5 | 5 | ||
400/5 | 7.5 | ||
500/5 | 10 | ||
600/5 | 10 | ||

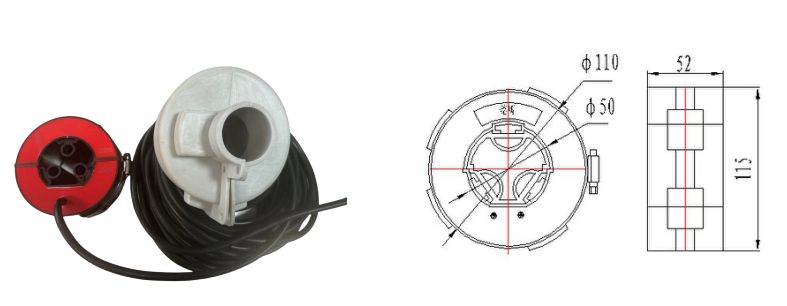

四：产品尺寸图与示意图如下所示：
