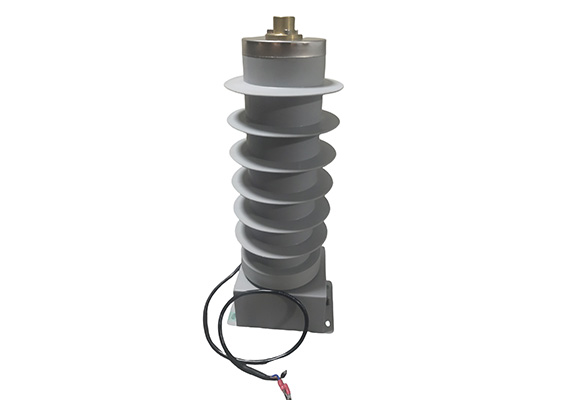

JZKW-12型电容取能

JZKW-12型电容取能

一：概述：

    电容取电装置是一种基于电容分压原理的高压取电设备，专为10kV中压配电网设计。它通过高压电容和低压电容的串联分压，将高电压转换为可直接应用的低压（如12V、24V或48V等），为在线监测设备、智能传感器、通信模块等提供稳定可靠的电源，无需额外依赖外部供电或电池。

工作原理：

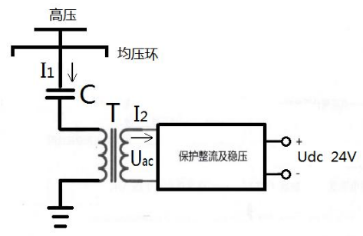

1. 电路框图见下图。图中，电容C是高压取电电容，T是取电变压器，这两个元件构成C-L取电方式。这种方式的优点是取电功率大，整体体积小。

图中，C1：高压分压电容。T：取电变压器

2. **整流稳压**：分压后的低压交流电经桥式整流和滤波后，通过DC-DC模块输出稳定直流电压。

3. **隔离保护**：采用隔离变压器或光耦实现高低压电气隔离，确保安全性。

4. **技术特点**

**免维护**：无蓄电池，减少维护成本。

**高效可靠**：分压效率可达80%以上，适应电网波动。

**轻量紧凑**：模块化设计，便于集成到配电设备中。

**宽温工作**：适应-40℃~+85℃环境温度。

5. **典型应用**

 **智能配电网**：为故障指示器、DTU（配电终端）、FTU（馈线终

端）供电。

- **在线监测**：电缆接头温度监测、避雷器泄漏电流检测等。

 **物联网节点**：支撑无线通信模块（4G/5G/LoRa）的电力供应。

6. **安全与合规**

  符合GB/T 16927（高电压试验技术）、IEC 61010（电气安全标准）等规范，具备短路保护、过流保护和绝缘耐压测试认证。

7. **优势对比**

 **对比CT取电**：不受负载电流影响，在空载或轻载时仍可工作。

**对比太阳能供电**：不受光照条件限制，适合地下或密闭环境。

此装置为中压配电系统提供了高效、隔离的取电解决方案，显著提升了智能化设备的供电可靠性。

（注：具体参数需根据实际设计调整，如分压电容容值、输出功率等。）

二：主要技术指标

高压电容电性能指标

电源电气性能指标

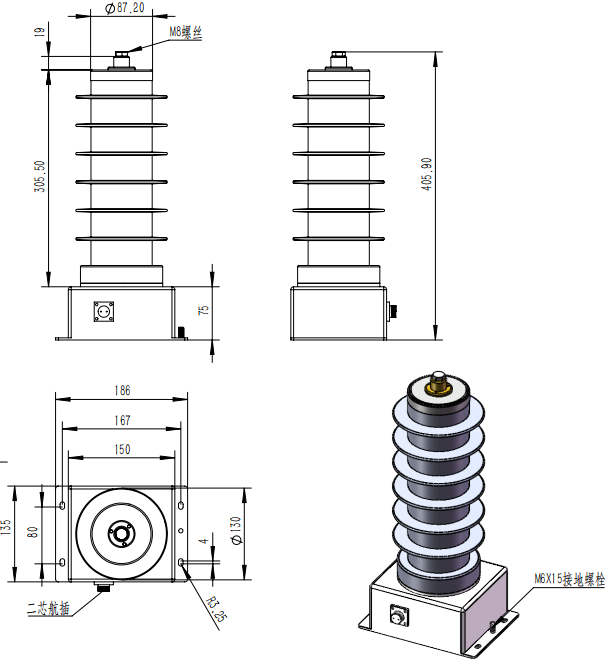

三：结构图和端子说明

红线：接高压端子

1端：接地；

   2端：27V输出

本公司生产的高压取电装置具有取电功率大，组合方式灵活，功率和电压覆盖范围宽的优点。可以满足目前一二次融合智能开关及控制器所有型号的工作电源，可以解决目前传统PT由于铁磁谐振造成损坏的致命缺陷，是取代传统PT的理想换代产品。

四：注意事项

1、使用时，接好线后，检查接地线良好接地。

2、注意连接一定要正确，在开启电源后，待输出电压正常，再打开负载。

3、请不要随意改造，分解电源，由此造成的一切后果我公司概不负责。
