LMZK-50型

一：概述

开启式测量互感器是智能电网中一种非侵入式电流测量设备，主要用于实时监测电力线路的电流参数，为电网的智能化管理、故障诊断和能效优化提供关键数据。该互感器选用导磁率较高的优质进口硅钢片作为导磁材料，具有铁芯可分裂，磁通损耗小等特点，凭借其便捷安装、高可靠性和智能化接口，成为智能电网电流测量的关键设备，为电网的实时监控、故障诊断和能效优化提供了高效解决方案，是支撑电力系统数字化转型的重要技术组件。

安装时，将两个半圆环卡在电缆上，用不锈钢箍抱紧，与电缆融为一体，和谐美观，35mm2----600mm2的电缆均能适用。

二：技术参数

额定频率 : 50Hz or 60Hz

负荷的功率因数 :cos¢=0.8

符合标准 : IEC 185:1987,GB1208-2006

          DL/T:725-2000

一次侧最大额定电流：800A（特殊情况可定制）

允许在1.2倍额定电流下长期运行

安装环境：适合电缆直径小于50mm安装。

防护等级：IP68

三：使用条件

环境温度：-40℃～+70℃

海拔高度：≤3500m

大气条件：大气中无严重污秽

四：技术参数

额定电流比，准确级及其额定负载如下表所示：

注：如用户要求的参数超出上表范围，可与我公司协商后确定

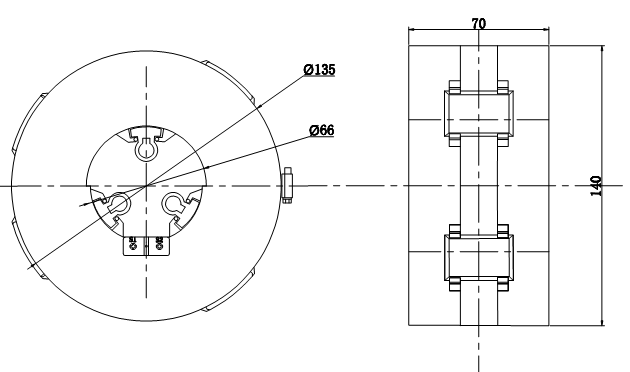

五：外形尺寸：内径66mm*外径135mm*高度70mm
