一：概述：

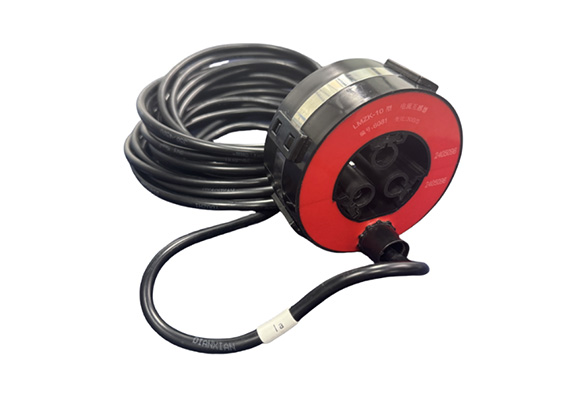

开启式测量互感器是智能电网中一种非侵入式电流测量设备，主要用于实时监测电力线路的电流参数，为电网的智能化管理、故障诊断和能效优化提供关键数据。该互感器选用导磁率较高的优质进口硅钢片作为导磁材料，具有铁芯可分裂，磁通损耗小等特点，凭借其便捷安装、高可靠性和智能化接口，成为智能电网电流测量的关键设备，为电网的实时监控、故障诊断和能效优化提供了高效解决方案，是支撑电力系统数字化转型的重要技术组件。
安装时，将两个半圆环卡在电缆上，用不锈钢箍抱紧，与电缆融为一体，和谐美观，35mm2----400mm2的电缆均能适用。
二：技术参数
额定频率 : 50Hz or 60Hz
负荷的功率因数 :cos¢=0.8
符合标准 : IEC 185:1987,GB1208-2006
DL/T:725-2000
一次侧最大额定电流：600A（特殊情况可定制）
允许在1.2倍额定电流下长期运行
安装环境：适合电缆直径小于40mm安装。
防护等级：IP68
三：使用条件
环境温度：-40℃～+70℃
海拔高度：≤3500m
大气条件：大气中无严重污秽
四：技术参数
额定电流比，准确级及其额定负载如下表所示：
型号 | LMZK-40 | ||
电流比 I1/I2 | 准确级及其额定负载（VA） | ||
0.5 | 1.0 | 3.0 | |
300/1 | 2 | 2.5 | 3.5 |
400/1 | 2.5 | 3 | 3.75 |
500/1 | 2.5 | 3.5 | 5 |
600/1 | 2.5 | 3.75 | 5 |
300/5 | 2 | 3.75. | 5 |
400/5 | 2.5. | 3.75 | 5 |
500/5 | 3.75 | 5 | 7.5 |
600/5 | 5 | 7.5 | 10 |
注：如用户要求的参数超出上表范围，可与我公司协商后确定
五：外形尺寸：内径60mm*外径112mm*高度52mm
