1. 电流感应电源的概述：

Ø 随着智能电网的开展，在高压一次设备上（如架空输电线、电缆、环网柜等）加装智能电子设备的需求增强，电流感应电源应运而生，当导线通过交流电流时，电流互感器从高压或大电流线路中感应电能，经整流、滤波和稳压后转换为直流电压（如5V、12V或24V），为智能监测设备提供电源。它无需外部电源，直接从被测导线的交变磁场中获取能量，解决了野外或高压环境下设备的供电难题。

2 关键技术

Ø 系统科学的整体设计

电流应电源蕴涵全面的多项先进技术，各部件经过充分的系统优化设计，保证取能互感器、感应电源模块、限流器运行在安全、经济、可靠的最佳工况，从容应对电力系统严酷的户外环境、恶劣的电磁干扰和强大的电流冲击。

Ø 大电流保护技术

由于拉合闸操作和短路故障等多种原因，电网会产生浪涌大电流，电流感应电源常因此被损坏，电流感应电源内设多重大电流保护技术，在大电流来临的前沿启动保护机制，有效抗击各种电流冲击。

Ø 限流器技术

按照规程，电流感应电源应能抵御一次设备短时耐受电流的冲击，其值可为20kA、31.5kA、40kA、50kA不等，持续时间为1s-4s；独特设计的AP限流器，可很好的保证电流感应电源抵御最严苛的50kA、4s短时耐受电流冲击。

Ø 防失压技术

在导线电流大幅波动时，电流感应电源可能跌入一种失压状态，表现为虽有较大导线电流，却不能承载相应负荷。有些产品投运初期较小电流即可满足运行需求，但一段时期后即使在更大电流的状况下，却不能满足负载容量要求，就是因为陷入了失压状态。我们已经发现并成功解决这一难题，使电流感应电源可以更好的持续高效工作。

Ø 智能储能电容管理

储能电容（如超能电容）是提升电源应用可靠性的很好选择，电流感应电源采用PWM控制技术进行无损式的储能电容充放电管理，仅在导线电流大于负荷容量需求时进行充电，保证了供电的持续可靠性，既延长了储能电容寿命，又提升了电源效率，并可实现储能电容的无冲击在线更换。

Ø 差量式电容能量补偿

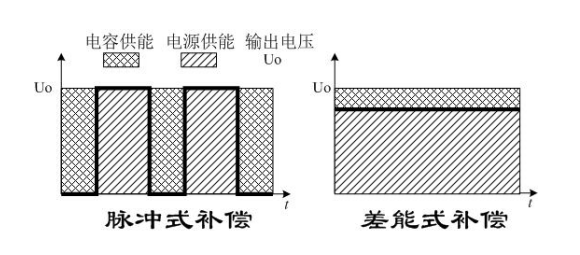

导线电流不足时，模块电源采用间歇式脉冲输出或降压输出的方式降低电能供应，储能电容填补间歇式输出的空缺电能部分或降压输出的不足能量部分，即脉冲式补偿或差能式补偿，这两种方式能充分利用导线电流的感应能量，大幅提升储能电容的后备存续时间。

3 性能指标

CT输入电流范围：交流0-10A；

CT开路电压要求：>40VAC；

输出总功率：0.5-40W；

充电限制功率：10W；

输出电压：12V（5V、24V可选），实际电压根据电池规格设定；

稳压精度：5％                   输出纹波：<3％

电池保护电压（12V）：关断电压9V、开启电压11.2V（据电池规格可设定）

工作温度：-40℃至+85℃           防护等级：IP67

模块尺寸（W×L×H）：73mm×127mm×48mm

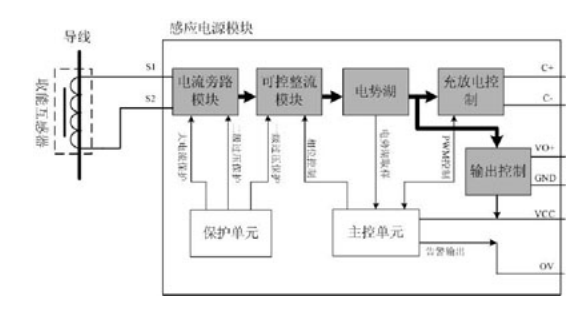

3： 原理图：

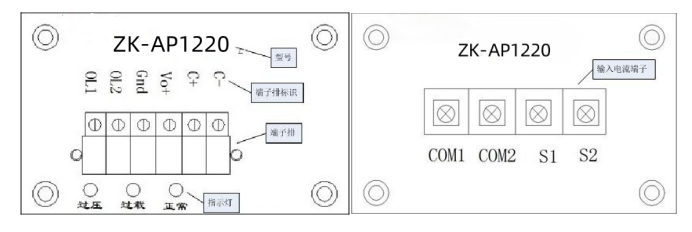

4：面板说明

指示灯告警：

过压（红色）：电势湖电压可能失控。

过载（黄色）：感应电源模块的输出功率已趋近取能互感器在当前导线电流下的功率极限。

正常（绿色）：感应电源模块输出电压正常。

储能电容初始电压较低时因充电可能出现过载（黄色）指示灯闪烁，为正常现象，充电结束后，黄色指示灯将正常熄灭。

端子排：

OL1：过载（导线电流不足）告警输出端1

OL2：过载（导线电流不足）告警输出端2

Gnd：电源地

Vo+：+24V电压输出，输出电流不大于1A

C+： 储能电容正极，电容耐压要求不小于27V

C-：储能电容负极

COM1、COM2：主取能互感器输入端子

S1、S2：辅取能互感器输入端子

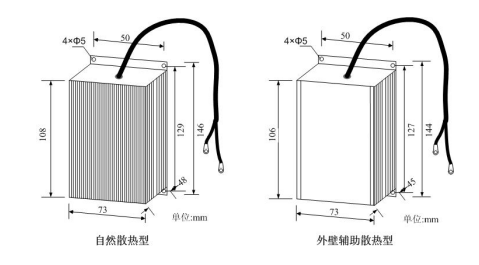

5：尺寸图：
